Distanční objímky - základní informace (kluzné vymezovací objímky)

Distanční objímky, někdy taky nazývané kluzné objímky nebo vymezovací objímky jsou používány k ochraně potrubí vedeného chráničkou. Toto uložení potrubí v chráničce umožňuje kvalitní utěsnění chráničky.

Přednosti použití distančních objímek:
- jednoduchá montáž potrubí v chráničce
- dobré vystředění potrubí v chráničce
- perfektní izolační vlastností a tedy možnost použití při katodové ochraně potrubí
- ochrana povrchových nátěrů a izolací

Vlastnosti :
- univerzální použití – mohou být použity pro potrubí PE, PVC, ocelové a jiné v širokém rozsahu průměrů
- zamezují poškození povrchu potrubí
- jsou lehké a montáž je jednoduchá, bez nutnosti použití zvláštního nářadí

Uložení např. pod silnicí

Výška distanční objímky - výpočet:
(D1 – D2) : 2 = výška objímky
D1 - vnitřní průměr chráničky
D2 - vnější průměr chráničky vč. Izolace

Skutečná výška objímky musí být menší než vypočtená (rozměr S>0).

Počet prstenců objímek vypočteme podle vzorce:
L : 1,5 + 3 = počet prstenců
(L - délka prostupu; 3 prstence přidáváme, aby prstenec byl
na začátku i na konci zdvojený)

Doporučujeme rozteč objímek 1,5 m. Pokud to průhyb potrubí dovolí, může být rozteč mezi objímkami i 2 m.
Zdvojené objímky na koncích potrubí doporučujeme s ohledem na větší zatížení objímek při obsypu.

POPŘÍPADĚ POUŽÍT "KALKULAČKU VÝBĚRU OBJÍMKY" KTERÁ JE PŘÍSTUPNÁ V KATEGORII "KE STAŽENÍ"

detail obrázku

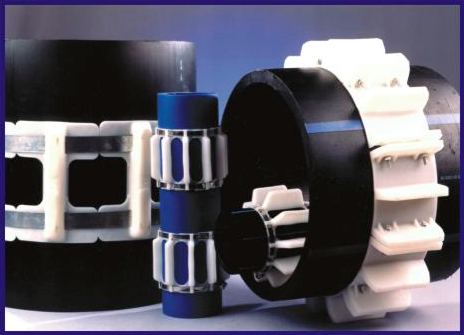

Dodáváme tyto standardní druhy distančních objímek:

    typ „BR” - pro potrubí od DN 25 do DN 180
    typ „L” - pro potrubí od DN 100 do DN 400
  typ „R” - pro potrubí od DN 150 do DN 400
   typ „TR” - pro potrubí od DN 150 do DN 400
    typ „ZR” - pro potrubí od DN 300 do DN 800
    typ „SM” - pro potrubí od DN 500 a výše

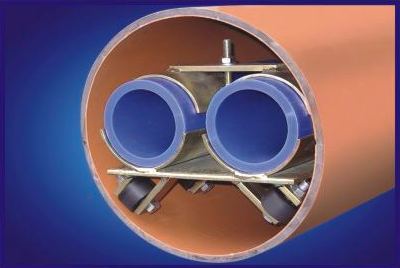

Jiné typy ocelových objímek a objímky pro vícetrubní prostupy na vyžádání.
