Distanční objímky TR (kluzné vymezovací objímky) výšky 30, 50, 70, 90 mm pro potrubí DE 151 - 414 mm

Distanční objímky typu TR jsou určeny pro všechny typy potrubí o průměrech od 151 mm do 414 mm. Výšky 30; 50; 70; 90 mm. Celoplastové vymezovací objímky s válečky pro jednodušší nasouvání potrubí do chráničky. Vysoká pevnost a odolnost při zatížení, kterou zajišťují vnitřní zesílená žebra.

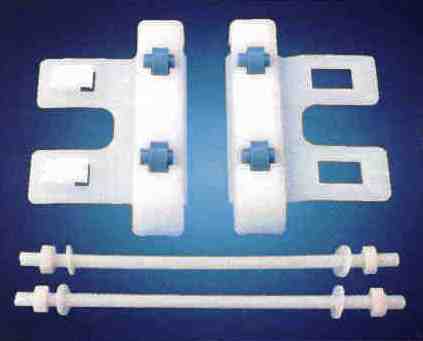

Jednotlivé segmenty se spojí pomocí jednoduchého háčkového zámku a konce se utáhnou pomocí plastových šroubů a matic. Šrouby a matice jsou vyrobeny z polyamidu vysoké pevnosti a zajistí velmi pevné sevření objímek na potrubí.

Rozsah průměrů: od 151 mm do 414 mm.

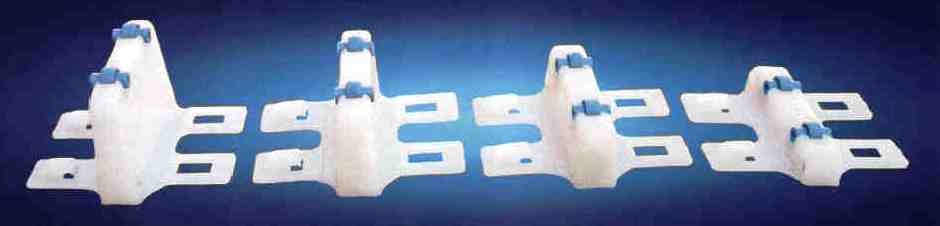

Výška distanční objímky: 30; 50; 70; 90 mm.

Materiál: PE HD, Polyamid
Provozní teplota: od -20° do +80° C.

Vzdálenost mezi distančními objímkami je 1,5m (od začátku a od konce prostupu 0,15 m).
Maximální obvodové zatížení: 700 kg.

Montáž vyžaduje pouze nasunutí distanční objímky skládající se z potřebného počtu segmentů na potrubí (viz tabulka), nasazení a dotažení dvou plastových šroubů s maticemi a podložkami.

Před nasunutím potrubí je nutno odstřihnout nebo odříznout
přečnívající konce montážních šroubů.

Objímky TR - tabulka počtu prvků dle průměru:

Vnější průměr potrubí (mm)	počet segmentů
151-183	5
184-216	6
217-249	7
250-282	8
283-315	9
316-348	10
349-381	11
382-414	12

Montážní postup:

Montáž objímek je velmi jednoduchá a vyžaduje použití pouze maticového klíče.
Po zvolení správného počtu článků dle tabulky:
- spojit články pomocí oček a háčků
- nasadit na potrubí a spojit konce polyamidovými šrouby, nasadit podložky a matice
- objímku posunout na požadované místo a pomocí klíče rovnoměrně utáhnout matice
- pokud šrouby jsou příliš dlouhé je možno je zkrátit
- po nasazení potřebného množství objímek je možné potrubí zasunout do chráničky
