Těsnící límce KG pro pažnice

Těsnicí límce jsou používány k utěsnění prostupů potrubí zdmi, stěnami nádrží a bazénů,přepážkami stropem, základovými deskami, apod.

Přednosti:
- zamezují migraci plynu do budovy
- znemožňují vniknutí zemních vod do sklepů
- montáž je jednoduchá, límce jsou vhodné pro všechny druhy potrubí
- zvláště vhodné pro prostupy základovými deskami

Technické údaje:

průměr: DN25 - DN1200

Max. pracovní tlak: 0,25 MPa

materiál:

stahovací páska: kyselinovzdorná ocel

těsnící vložka: EPDM

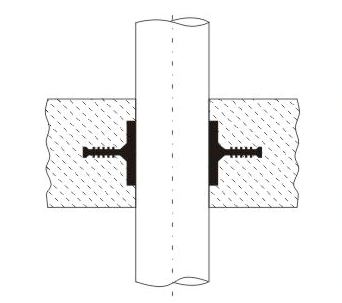

detail obrázku

Montáž spočívá v nasunutí límce na potrubí v místě plánované přepážky (mezi bedněním), zajištění ocelovými pásky a následném zalití betonem a zahuštění. Prostup tohoto typu je nerozebíratelný.
Límce nelze použít pro prostupy v již hotových zdech a stěnách.

DN	d	D1	D2	b	DN	d	D1	D2	b
25	32	29	127	60	250	280	245	343	60
32	40	38	136	60	300	315	310	408	60
40	50	48	146	60	350	355	352	435	75
50	63	60	158	60	400	400	395	480	75
65	75	71	169	60	450	450	442	530	75
80	90	84	182	60	500	500	480	580	75
100	110	105	203	60	550	560	547	640	75
125	125	120	218	60	600	630	613	710	75
125	140	120	218	60	700	710	690	790	75
150	160	154	252	60	800	800	775	880	75
180	200	195	293	60	900	900	870	980	75
200	225	215	315	60	1000	1000	965	1080	75
250	250	245	343	60	1200	1200	1155	1280	75
