Pažnice (chráničky) PD-GP, PD-KP

Přechodka typu PD-GP

Tento typ těsnění je určen pro realizaci těsných trubních přechodů stvabní přepážkou nebo betonovou zdí nádrží. Slouží pro prostupy u nově prováděných staveb (zabetonování).

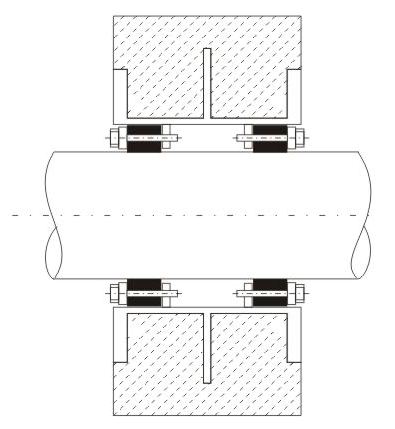

Přechodový kus typ PD-GP se skládá z ocelového pouzdra (pažnice) s vnitřním prstencem, ke kterému je dotlačováno elastomerové těsnění volným prstencem ( přírubou).
Pažnice má v polovině délky vnější limec.

Technické údaje :

průměr: od DN25

Max. pracovní tlak: 0,25 MPa

materiál:

korpus: kyselinovzdorná ocel 1.4307, 1.4404, 1.4541

těsnící vložka: EPDM, NBR, Silikon

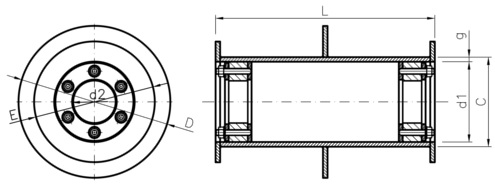

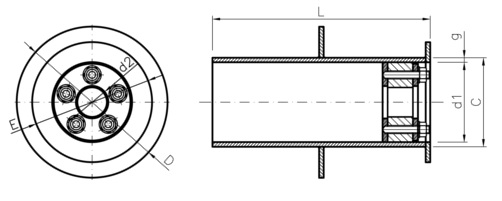

verze s dvojitým těsněním		verze s jedním těsněním

Přechodka typu PD-KP Pro utěsnění potrubí procházejících stavebními přepážkami a zdmi nádrží pod jiným než kolmým úhlem jsou určeny přechodky typu PD-KP. Slouží pro prostupy u nově prováděných staveb (zabetonování). Technické údaje : průměr: od DN25 Max. pracovní tlak: 0,25 MPa materiál: korpus: kyselinovzdorná ocel 1.4307, 1.4404, 1.4541 těsnící vložka: EPDM, NBR, Silikon

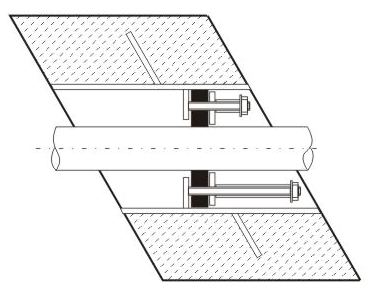

		PD-KP verze I

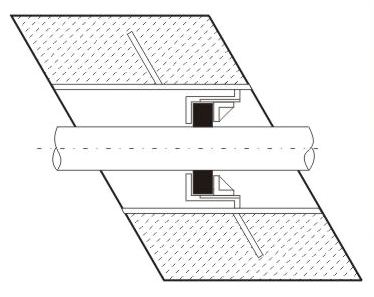

		PD-KP verze kyselinovzdorná
